Блочные комплектные трансформаторные подстанции (БКТП) – эффективные высоковольтные преобразователи и распределители 3-фазного промышленного напряжения. Данное оборудование полностью укомплектовано устройствами, предназначенными для:
- получения электрической энергии;
- ее трансформации;
- передачи при помощи распределительных устройств.
Основные характеристики электроустановки:
- Входное напряжение – 6 или 10 кВ.
- Выходящее – 0,4 кВ.
- Допустимое число устройств – до 4-х.
- Показатели мощности оборудования, работающего на БКТП – от 25 до 1250 кВа.
В состав стандартной поставки входят двухобмоточные 3-фазные масляные устройства. По требованию заказчика возможна установка «сухих» трансформаторов.
Возможна эксплуатация БКТП в сетях, особенностью которых является выполнение по схеме с глухозаземленной нейтралью по НН. Для высокого напряжения (с показателями 6 или 10 кВ) нейтраль изолируется.

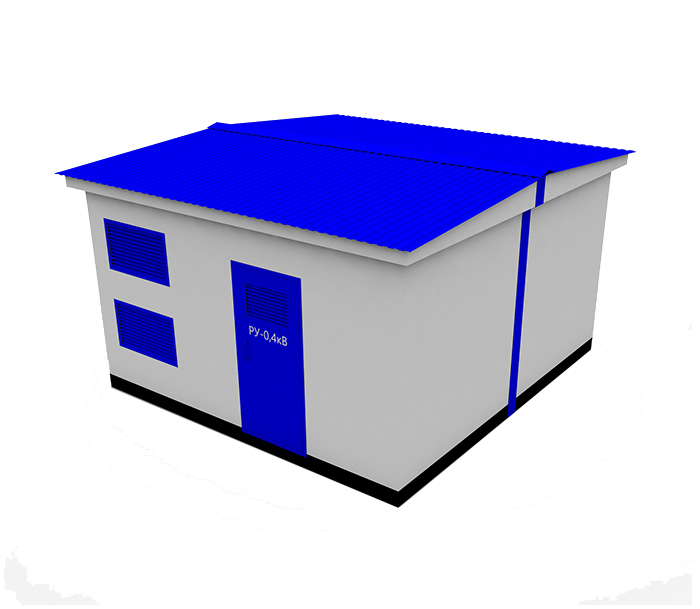

Подстанция снабжена железобетонным корпусом, состоящим из блоков.Также в комплект входят электрические кабели, применяемые для подключения к сетям.
Для ВН осуществляется подключение провода, сечение жил которого имеет показатели до 240 кВ с бумажными или полиэтиленовыми изолирующими материалами. Еще одно дополнение – замена ВЛЭП на кабель, происходящая путем присоединения мачты снаружи. Показатели базового значения тока для шин:
- высокое напряжение – 630 А;
- низкое напряжение – от 250 до 2500 А.
После работ по установке оборудование можно вводить в эксплуатацию без дополнительной комплектации.
Этапы осуществления запуска устройства:
- доставка подстанции;
- подключение заземления;
- присоединение кабелей к вводам НН и ВН;
- последующее включение оборудования.
Подстанция вводится в эксплуатацию в короткие сроки. Требования к ее эксплуатации описаны в ГОСТ 15543.1 и 155150. При выполнении приведенных ниже правил электроустановка прослужит не менее 25 лет.
- Допустимые температуры – от - 45°С до + 45°С.
- Нет указаний по показателям влажности.
- Расположение на высоте над уровнем моря – не более 1000 м.
- Отсутствие пыли, проводящей ток.
- Нельзя устанавливать в химической и взрывоопасной среде.
- устойчивость к землетрясениям – до 9 баллов по шкале Рихтера.
- Эксплуатация в районах с высокой грозовой активностью возможна после предварительной доработки по просьбе заказчика.
Дополнением к электроустановке служат перечисленные ниже виды ВР:
- Дугогасительные устройства газогенерирующего выключателя нагрузки ЗАО «ЗЭТО»;
- Элегазовые распределительные устройства (АВВ), VEGA (Elettropicena), RM6 (Schneider Electric);
- Вакуумные переключатели (АВВ), Evolis (Schneider Electric), BB/tel («Таврида электрик»).
Еще одна особенность комплектации – возможность поставки с ПР. Они устанавливаются отдельно или присоединяются к электроустановке. По желанию заказчика устройство снабжается системой автоматического включения резерва на стороне ВН или НН.
Об особенностях заказа и установки блочной трансформаторной подстанции можно узнать у менеджера компании.
Мощность силового трансформатора, кВа | 160 |
Номинальное напряжение на стороне ВН, кВ | 6 (10) |
Номинальное напряжение на стороне НН, кВ | 0,4 |
Схема и группа соединения обмоток силового трансформатора | — |
Номинальный или расчётный ток на стороне 0.4 кВ | 250; 400; 630; 1000; 1600 |
Ток термической стойкости в течение 1с. на стороне 10(6) кВ, кА | 20 |
Ток электродинамической стойкости на стороне 10(6) кВ, кА | 51 |
Уровень изоляции по ГОСТ 1516. 1-76 | Нормальная |
Уровень внешней изоляции по ГОСТ 9920-75 | Нормальная категория |
Способ выполнения нейтрали ВН | Изолированная |
Климатическое исполнение по ГОСТ 15150-69 | У1 |
Масса монтажной единицы не более, тонн | 20000 |
