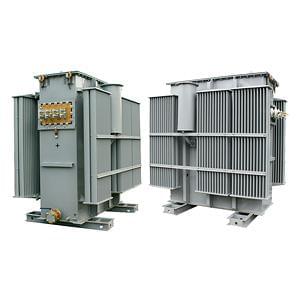

Трансформатор ТМЗ 2500/6(10)/0,4 «Alageum Electric»

Артикул: -
(0)
  • Доставка транспортной компанией

  • Самовывоз со склада:

    Воронежская обл, г. Семилуки, ул. Курская, 101а офис 1

    Московская обл, г. Одинцово, ул. Акуловская дом 23

Более подробную информацию можно получить по телефону или e-mail:
Основные характеристики
Производитель
«Alageum Electric»
Марка
ТМЗ
Номинальная мощность, кВА
2500
Напряжение, кВ
10 / 6
Цена по запросу
В наличии
Способы оплаты
  • Доставка транспортной компанией

  • Самовывоз со склада:

    Воронежская обл, г. Семилуки, ул. Курская, 101а офис 1

    Московская обл, г. Одинцово, ул. Акуловская дом 23

Более подробную информацию можно получить по телефону или e-mail:

Силовые масляные трансформаторы серии ТМЗ являются понижающими, трехфазные, двухобмоточные и герметичные с защитой масла трансформаторы мощностью от 250 до 2500 кВА напряжением до 10 кВ предназначены для установки на крупных промышленных объектах и в комплектных трансформаторных подстанциях (КТП) внутренней и наружной установки.

Трансформаторы ТМЗ производятся в герметичном исполнении, а в качестве конструктивной защиты масла применяют сухой азот (принцип азотной подушки между зеркалом масла и крышкой трансформатора ТМЗ).

Производитель
«Alageum Electric»
Тип
Масляный
Количество фаз
Трехфазные
Марка
ТМЗ
Номинальная мощность, кВА
2500
Номинальное напряжение обмотки НН, кВ
0,4
Номинальное напряжение обмотки ВН, кВ
6 (10)
Схема и группа соединения обмоток
У/Ун-0; Д/Ун-11
Напряжение, кВ
10 / 6
Тип регулирования напряжения
ПБВ
Диапазон регулирования, напряжения и токи отпаек (В – А)
±2×2,5%
Материал обмоток
алюминий
Потери короткого замыкания, Рк Вт
28000
Потери холостого хода, Ро Вт
3000
Ток холостого хода, Iо%
0.4
Климатическое исполнение и категория размещения
У1 (У3)
Номинальная частота, Гц
50
Напряжение короткого замыкания, %
6,5
Габариты, ДхШхВ мм
2130х1731х2168
Масса, кг (полная)
5440
Масса, кг (масла)
1390
Габаритные размеры (мах)
Длина (мм):
2130
Ширина (мм):
1731
Высота (мм):
2168
Масса, кг полная/масла:
5440/1390
Установочные размеры:
1070х1070

Условные обозначения:

  • Т — трехфазный.
  • М — масляный, с естественной циркуляцией масла и воздуха.
  • З — с защитой при помощи азотной подушки.

Конструкция трансформатора ТМЗ

Составными элементами преобразователя являются:

  • Активная часть (магнитопровод, обмотки, изоляция, отводы, вводы (изоляторы), переключатель);
  • Корпус бака;
  • Контрольно-измерительные, сигнальные и защитные устройства;
  • Вспомогательные устройства

Особенности эксплуатации

Трансформаторным агрегатам свойственна эксплуатация при определённых условиях. Они применяются для сетей с частотой тока 50 Гц. Монтаж аппаратуры производится на высоте над уровнем моря не более 1 км. Температура окружающей среды воздуха может находиться в пределах от -45 до +40 градусов. С влажностью до 80%.

ООО «ВЭК» предлагает купить масляный силовой трансформатор ТМЗ 2500/6(10)/0,4 по низкой цене.
