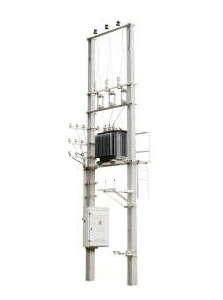

Комплектные трансформаторные подстанции столбового типа КТПС с показателями мощности от 10 до 100 кВА осуществляют приём электроэнергии трёхфазного переменного тока с показателями напряжения 6(10) и частоты 50 Гц, а также дальнейшее преобразование её в электроэнергию переменного тока с напряжением 0,4 кВ и частотой 50 Гц.
Применение КТПС осуществляется для электроснабжения трёхфазным напряжением 0,4 кВ жилых, сельскохозяйственных объектов и других потребителей.
В составляющие конструкции комплектной трансформаторной столбовой подстанции входят: низковольтный шкаф (РУНН), силовой трансформатор, высоковольтные предохранители, разрядники. Размещение составных частей КТПС происходит на опорах линий электропередач (ЛЭП). Провода, позволяющие присоединиться к силовому трансформатору со стороны НН и к воздушным линиям НН, проложены в трубах, которые закрепляются на опоре.
В трансформаторных подстанциях типа КТПС установлены блокировки, способные предотвратить процесс включения главных ножей разъединителя, если включены заземляющие ножи и процесс включения заземляющих ножей разъединителя, если включены главные ножи.
| Исполнение по количеству фаз | трехфазная | |||||
| Мощность силового трансформатора, кВА | 10 | 16 | 25 | 40 | 63 | 100 |
| Тип силового трансформатора | ТЛС, ТМ,ТМГ | |||||
| Номинальное напряжение на стороне ВН, кВ | 6; 10 | |||||
| Номинальное напряжение на стороне НН, кВ | 0,4 | |||||
| Схема и группа соединения обмоток трансформатора | Y/Yн-0, Y/Zн-11, Д/Yн-11 | |||||
|
Номинальные токи линий, А: линия № 1 линия № 2 линия № 3 линия уличного освещения |
10 10 - 16 |
16 16 - 16 |
31,5 31,5 - 16 |
31,5 63 - 16 |
40 63 40 16 |
40 100 80 16 |
| Масса без трансформатора, кг не более | 160 | |||||
| Степень защиты оболочки по ГОСТ 14254 | IP23 | |||||
