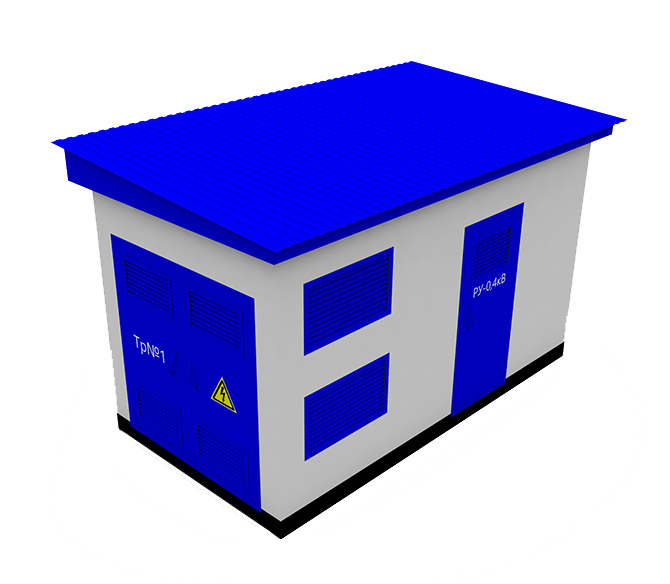

Трансформаторная подстанция БКТП 1000

Артикул: -
(0)
  • Доставка транспортной компанией

  • Самовывоз со склада:

    Воронежская обл, г. Семилуки, ул. Курская, 101а офис 1

    Московская обл, г. Одинцово, ул. Акуловская дом 23

Более подробную информацию можно получить по телефону или e-mail:
Основные характеристики
Производитель
ООО «ВПЭК»
Номинальная мощность, кВА
1000
Напряжение, кВ
6 (10)
Цена по запросу
Нет в наличии
Способы оплаты
  • Доставка транспортной компанией

  • Самовывоз со склада:

    Воронежская обл, г. Семилуки, ул. Курская, 101а офис 1

    Московская обл, г. Одинцово, ул. Акуловская дом 23

Более подробную информацию можно получить по телефону или e-mail:

Блочные комплектные трансформаторные подстанции (БКТП) – эффективные высоковольтные преобразователи и распределители 3-фазного промышленного напряжения. Данное оборудование полностью укомплектовано устройствами, предназначенными для:

  • получения электрической энергии;
  • ее трансформации;
  • передачи при помощи распределительных устройств.

Основные характеристики электроустановки:

  • Входное напряжение – 6 или 10 кВ.
  • Выходящее – 0,4 кВ.
  • Допустимое число устройств – до 4-х.
  • Показатели мощности оборудования, работающего на БКТП – от 25 до 1250 кВа.

В состав стандартной поставки входят двухобмоточные 3-фазные масляные устройства. По требованию заказчика возможна установка «сухих» трансформаторов.

Возможна эксплуатация БКТП в сетях, особенностью которых является выполнение по схеме с глухозаземленной нейтралью по НН. Для высокого напряжения (с показателями 6 или 10 кВ) нейтраль изолируется.

Подстанция снабжена железобетонным корпусом, состоящим из блоков.Также в комплект входят электрические кабели, применяемые для подключения к сетям.

Для ВН осуществляется подключение провода, сечение жил которого имеет показатели до 240 кВ с бумажными или полиэтиленовыми изолирующими материалами. Еще одно дополнение – замена ВЛЭП на кабель, происходящая путем присоединения мачты снаружи. Показатели базового значения тока для шин:

  • высокое напряжение – 630 А;
  • низкое напряжение – от 250 до 2500 А.

После работ по установке оборудование можно вводить в эксплуатацию без дополнительной комплектации.

Этапы осуществления запуска устройства:

  • доставка подстанции;
  • подключение заземления;
  • присоединение кабелей к вводам НН и ВН;
  • последующее включение оборудования.

Подстанция вводится в эксплуатацию в короткие сроки. Требования к ее эксплуатации описаны в ГОСТ 15543.1 и 155150. При выполнении приведенных ниже правил электроустановка прослужит не менее 25 лет.

  • Допустимые температуры – от - 45°С до + 45°С.
  • Нет указаний по показателям влажности.
  • Расположение на высоте над уровнем моря – не более 1000 м.
  • Отсутствие пыли, проводящей ток.
  • Нельзя устанавливать в химической и взрывоопасной среде.
  • устойчивость к землетрясениям – до 9 баллов по шкале Рихтера.
  • Эксплуатация в районах с высокой грозовой активностью возможна после предварительной доработки по просьбе заказчика.

Дополнением к электроустановке служат перечисленные ниже виды ВР:

  • Дугогасительные устройства газогенерирующего выключателя нагрузки ЗАО «ЗЭТО»;
  • Элегазовые распределительные устройства (АВВ), VEGA (Elettropicena), RM6 (Schneider Electric);
  • Вакуумные переключатели (АВВ), Evolis (Schneider Electric), BB/tel («Таврида электрик»).

Еще одна особенность комплектации – возможность поставки с ПР. Они устанавливаются отдельно или присоединяются к электроустановке. По желанию заказчика устройство снабжается системой автоматического включения резерва на стороне ВН или НН.

Об особенностях заказа и установки блочной трансформаторной подстанции можно узнать у менеджера компании.

Производитель
ООО «ВПЭК»
Номинальная мощность, кВА
1000
Напряжение, кВ
6 (10)
Мощность силового трансформатора, кВа 1000
Номинальное напряжение на стороне ВН, кВ  6 (10)
Номинальное напряжение на стороне НН, кВ  0,4
Схема и группа соединения обмоток силового трансформатора
Номинальный или расчётный ток на стороне 0.4 кВ  250; 400; 630; 1000; 1600
Ток термической стойкости в течение 1с. на стороне 10(6) кВ, кА  20
Ток электродинамической стойкости на стороне 10(6) кВ, кА  51
Уровень изоляции по ГОСТ 1516. 1-76  Нормальная
Уровень внешней изоляции по ГОСТ 9920-75 Нормальная категория
Способ выполнения нейтрали ВН  Изолированная
Климатическое исполнение по ГОСТ 15150-69  У1
Масса монтажной единицы не более, тонн  20000
