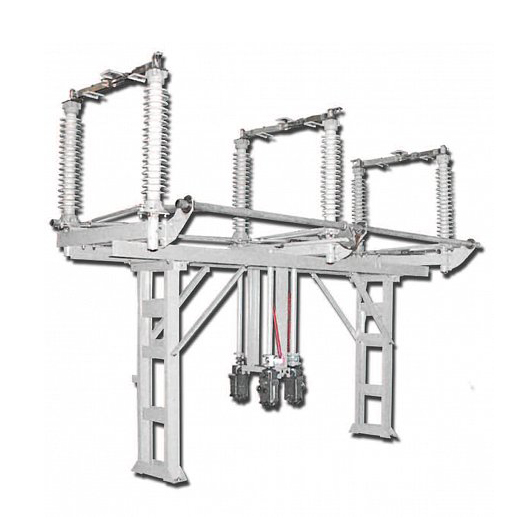

Разъединитель ргп переменного тока наружной установки типа РГП СЭЩ-110 кВ с приводами заводского изготовления ПР-П(К)-90(190), ПДС предназначен для:
- включения и отключения обесточенных участков электрической цепи высокого напряжения 110 кВ;
- обеспечения безопасного производства работ на отключенном участке;
- заземления отключенных участков при помощи стационарных заземляющих ножей.
Разъединитель ргп рассчитан для работы в сетях переменного тока частоты 50 Гц напряжением 110 кВ.
РГП-СЭЩ 110 кВ патент на полезную модель № 29403.
Производитель
ЗАО «ГК Электрощит»
Напряжение, кВ
110
| Длина пути утечки внешней изоляции, мм, не менее | 1900 | |
| Номинальная частота, fн, Гц | 50 | |
| Испытательное одноминутное напряжение промышленной частоты, кВ: | ||
| относительно земли и между полюсами; | 230 | |
| между разомкнутыми контактами разъединителей. | 230 | |
| Испытательное напряжение грозового импульса 1.2/50 мкс, кВ: | ||
| относительно земли и между полюсами; | 230 | |
| между разомкнутыми контактами разъединителей. | 230 | |
| Сопротивление постоянному току главного токоведущего контура, Ом, не более | 120х10-6 | 80х10-6 |
| Климатическое исполнение | УХЛ1 | |
| Высота над уровнем моря, м, не более | 1000 | |
| Верхнее рабочее значение температуры окружающего воздуха, °С | +40 | |
| Нижнее рабочее значение температуры окружающего воздуха, °С | -60 | |
| Классификация | Исполнение |
|---|---|
| Размещение | Наружная установка |
| Число полюсов, управляемых одним приводом |
Однополюсное Трёхполюсное |
| Наличие ножей заземления на полюс |
з1 - с одним заземляющим ножом на полюс з2 - с двумя заземляющими ножами на полюс |
| Вид изоляции | I, II, IV степеней загрязнения по ГОСТ 9920-89 |
| Вид привода | С приводом, непосредственно использующим мускульную силу оператора (ручной привод), двигательный привод |
| Расположение полюсов |
Параллельное расположение полюсов. Последовательное расположение полюсов (килевое исполнение) |
| Обозначение варианта исполнения | Конструктивное исполнение разъединителей | Изолятор |
|---|---|---|
| РГП СЭЩ-з1-Х-110/Х УХЛ1 | Разъединители с одним ножом заземления | фарфоровый, полимерный |
| РГП СЭЩ-з2-Х-110/Х УХЛ1 | Разъединители с двумя ножами заземления | фарфоровый, полимерный |
| РГП СЭЩ-Х-110/Х УХЛ1 | Разъединители не имеют ножей заземления | фарфоровый, полимерный |
| РГП СЭЩ-з1-Х-110/Х УХЛ1 | Разъединители однополюсного исполнения с одним ножом заземления | фарфоровый, полимерный |
| РГП СЭЩ-з2-Х-110/Х УХЛ1 | Разъединители однополюсного исполнения с двумя ножами заземления | фарфоровый, полимерный |
| РГП СЭЩ-Х-110/X УХЛ1 | Разъединители однополюсного исполнения не имеют ножей заземления | фарфоровый, полимерный |
| РГП СЭЩ-з1-X-110/1250 УХЛ1 | Разъединители килевого исполнения с одним ножом заземления | фарфоровый, полимерный |
| РГП СЭЩ-з2-X-110/1250 УХЛ1 | Разъединители килевого исполнения с двумя ножами заземления | фарфоровый, полимерный |
| РГП СЭЩ-X-110/1250 УХЛ1 | Разъединители килевого исполнения не имеют ножей заземления | фарфоровый, полимерный |
