Описание

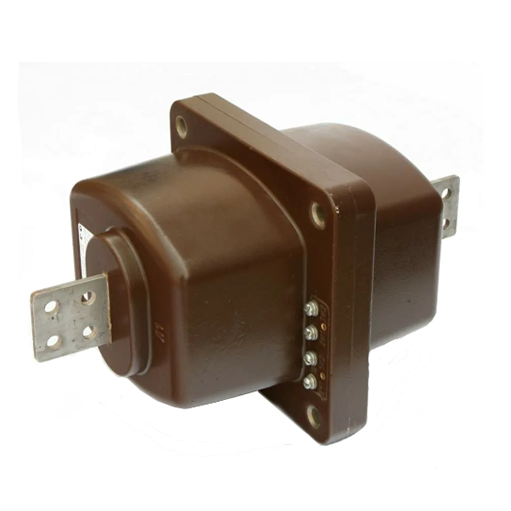

Трансформатор тока внутренней установки ТПЛ-СЭЩ-10 предназначен для
передачи сигнала измерительной информации приборам измерения, защиты
автоматики, сигнализации и управления, служит для использования в цепях
коммерческого учета электроэнергии в электрических установках
переменного тока на класс напряжения до 10 кВ. Характеристики
Бренд
Напряжение, кВ
10
Пояснения к характеристикам
| Наименование параметра | ТПЛ-СЭЩ 10 кВ | ||||
|---|---|---|---|---|---|
| Номинальное напряжение, кВ | 10 | ||||
| Наибольшее рабочее напряжение, кВ | 12 | ||||
| Номинальный первичный ток, А | 20, 30, 50, 75, 100, 150, 200, 300, 400, 600, 800 (для ТПЛ-СЭЩ-1-81), 1000, 1500, 2000 | ||||
| Номинальный вторичный ток, А | 5 | ||||
| Номинальная частота, Гц | 50 | ||||
| Число вторичных обмоток, не более | 4 | ||||
| Номинальные вторичные нагрузки | |||||
| обмотки для измерения | 5, 10 | ||||
| обмотки для защиты | 15 | ||||
| Класс точности: | |||||
| для измерений учета | 0,2S; 0,2; 0,5S; 0,5 | ||||
| для защиты | 5Р или 10Р | ||||
| Номинальная предельная кратность Кном вторичной обмотки для измерений, не более | 10 | ||||
| Номинальный коэффициент безопасности приборов КБном вторичной обмотки для измерений, не более | 10 | ||||
| Односекудный ток термической стойкости, кА, при номинальном первичном токе: | Исп. 01, 21 | Исп. 11, 31 | Исп. 02, 22 | Исп. 12, 32 | Исп. 81 (изм. 1) |
| 20 А | 2 | - | 3 | - | 2 |
| 30 А | 3 | - | 4,5 | - | 3 |
| 50 А | 5 | - | 8 | - | 5 |
| 75 А | 8 | - | 10 | - | 8 |
| 100 А | 10 | - | 16 | - | 10 |
| 150 А | 16 | - | 20 | - | 16 |
| 200 А | 20 | - | 31,5 | - | 20 |
| 300 А | 31,5 | 31,5 | 40 | 40 | 31,5 |
| 400 А | 40 | 40 | - | - | 40 |
| 600-800 А | 40 | 40 | - | - | 40 |
| 1000-2000 А | 40 | 40 | - | - | - |
| Ток электродинамической стойкости, кА, при номинальном первичном токе: | Исп. 01, 21 | Исп. 11, 31 | Исп. 02, 22 | Исп. 12, 32 | Исп. 81 (изм. 1) |
| 20 А | 5 | - | 7,5 | - | 5 |
| 30 А | 7,5 | - | 11,25 | - | 7,5 |
| 50 А | 12,5 | - | 20 | - | 12,5 |
| 75 А | 20 | - | 25 | - | 20 |
| 100 А | 25 | - | 40 | - | 25 |
| 150 А | 40 | - | 50 | - | 40 |
| 200 А | 50 | - | 78,8 | - | 50 |
| 300 А | 78,8 | 78,8 | 100 | 100 | 78,8 |
| 400 А | 100 | 100 | - | - | 100 |
| 600-800 А | - | 100 | - | - | 100 |
| 1000-2000 А | - | 100 | - | - | - |
| Климатическое исполнение | У2 | Т2 | ||
|---|---|---|---|---|
| Верхнее значение температуры окружающего воздуха, °С | +50º | +55º | ||
| Нижнее значение температуры окружающего воздуха, °С | -45º | -10º | ||
